Сцепление - что такое сцепление

Сцепление служит для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения.

Сцепление состоит из нажимного (ведущего) диска, ведомого диска, выжимного подшипника и привода выключения.

Привод выключения сцепления может быть гидравлическим либо тросовым. В обоих случаях он предназначен для передачи усилия от педали сцепления к выжимному подшипнику.

Нажимной (ведущий) диск закреплен на маховике. Ведомый диск сцепления находится между нажимным диском и маховиком. Ведомый диск соединен с первичным валом коробки передач шлицевым зацеплением.

Сцепление - привод сцепления

Как это все работает? При нажатии педали сцепления сначала ничего не происходит (выбирается свободный ход), затем выжимной подшипник начинает давить на лепестки диафрагменной пружины нажимного диска. В результате нажимной диск незначительно смещается в сторону от маховика. Ведомый диск перестает быть зажатым между маховиком и ведущим диском, начинает проскальзывать между ними. Вращение от коленчатого вала двигателя перестает передаваться на первичный (входной) вал коробки передач, и вал останавливается. Это позволяет водителю включить первую передачу в коробке передач.

Теперь можно начинать движение. Из следующей главы можно будет узнать общее описание устройства современного легкового автомобиля, основные системы в устройстве автомобиля, конструкции кузова.

Для этого необходимо плавно отпустить педаль. Нажимной диск начнет прижиматься к ведущему, одновременно прижимая его к маховику. А в одной из следующих глав можно будет узнать краткий обзор систем управления автомобиля - органы управления автомобилем.

Сначала ведомый диск будет проскальзывать относительно ведущего, в этот момент первичный вал коробки передач начнет вращаться, но пока его частота вращения меньше частоты вращения коленчатого вала.

Это тот самый момент, когда автомобиль начинает движение с места.

По мере возрастания прижимной силы угловые скорости ведущего и ведомого дисков выравниваются.

Частота вращения первичного вала КП становится равной частоте вращения коленчатого вала. Автомобиль равномерно движется.

Если увеличить частоту вращения коленчатого вала (нажать педаль газа), частота вращения первичного вала КП также увеличится. Автомобиль начнет двигаться быстрее.

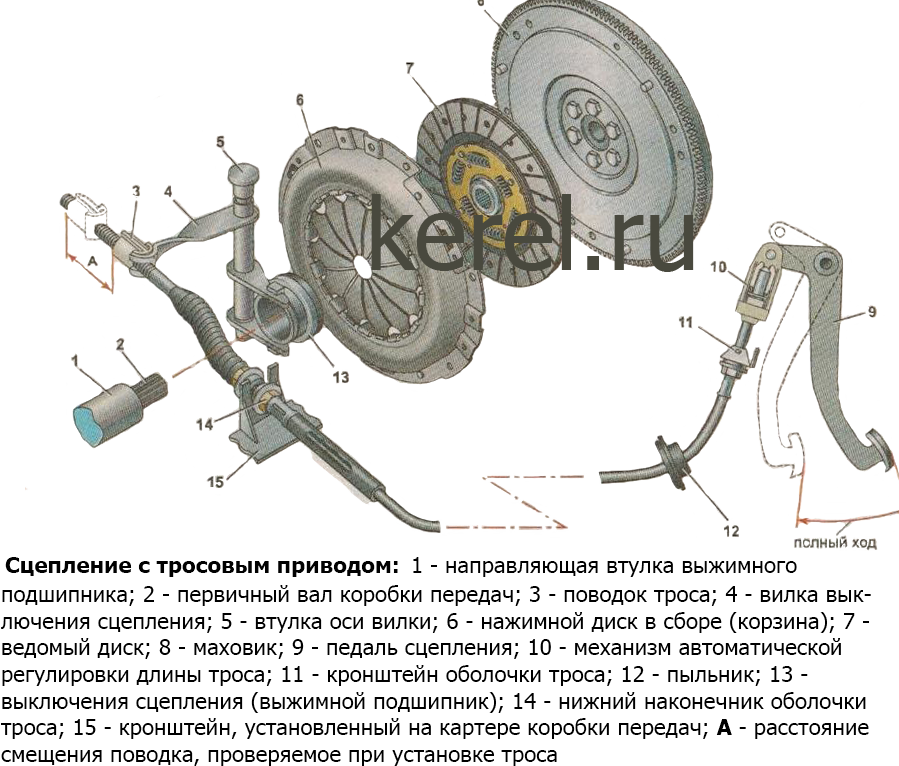

Трос одним концом соединен с рычагом педали, а вторым - с рычагом вилки выключения сцепления. Нажатие педали сцепления вызывает перемещение троса в оболочке. В результате трос тянет рычаг, вилка поворачивается на оси и давит на выжимной подшипник. Выжимной подшипник передает это давление на лепестки диафрагменной пружины нажимного диска.

Гидравлический привод состоит из главного и рабочего цилиндров, соединенных трубопроводом. Рабочий цилиндр может быть установлен снаружи картера сцепления и воздействовать на вилку выключения сцепления или может быть установлен внутри картера, в сборе с выжимным подшипником.

При нажатии педали сцепления поршень в главном цилиндре давит на жидкость, находящуюся в трубопроводе. Это давление передается жидкостью на поршень рабочего цилиндра. Поршень смещается вместе со штоком и тем самым поворачивает вилку выключения сцепления. Противоположный конец вилки давит на выжимной подшипник, а подшипник - на диафрагменную пружину. Пружина отжимает нажимной диск и сцепление выключается.

В гидравлическом приводе выключения сцепления используется тормозная жидкость. Жидкость в гидропривод сцепления поступает либо из отдельного бачка, либо из бачка гидропривода тормозов, установленного на главном тормозном цилиндре. Более подробно классификация тормозных жидкостей и их основные свойства будут рассмотрены в описании гидропривода тормозной системы.

В процессе эксплуатации ведомый диск сцепления изнашивается, в результате уменьшается толщина его фрикционных накладок. Это приводит к изменению рабочего хода педали. Для компенсации износа диска требуется периодическая регулировка привода. На многих современных моделях это выполняется автоматически специальным устройством.

Если автоматического устройства нет, то регулировка выполняется вручную, при очередном техническом обслуживании. В случае тросового привода регулировка выполняется путем изменения длины троса.

При гидравлическом приводе выключения сцепления обычно предусмотрена регулировка длины штока одного из цилиндров (главного или рабочего).
